機材部門 ロックボルト

　小規模から中規模の斜面安定対策として鉄筋挿入工やロックボルトが採用されます。グラウンドアンカー工に比べ、経済性や施工性に優れていることからロックボルトの適用範囲が広がってきております。
　当社は軽量型ボーリングマシーンによる削孔機のレンタルを組合せ、ロックボルトの販売をしています。

自穿孔ロックボルト
自穿孔ロックボルト
自立しない地盤へのロックボルト工は1ランク上の削孔径(90mm)のケーシング削孔工に比べロストビットを使用した自穿孔ロックボルトのほうが工事費全体では安価となります。
自穿孔ロックボルトは自立しない地山であるため施工中に孔壁が安定せず、グラウト不良の問題が発生します。

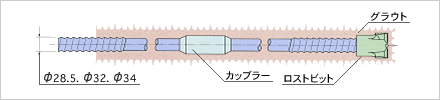

EDDYロックボルトはロストビットのエアーブローホールを孔口方向に向け（リバースブロー）グラウト不良の改善を図りました。
自穿孔バーへのメッキは亜鉛とスチールとの間に硬い合金層を作るため防錆効果が期待できます。

EDDY自穿孔ロックボルトの諸元
自穿孔ロッド
名称 材質 ネジ呼径 中空径（mm²） 断面積（mm²） 破断荷重（kN） 降伏荷重（kN） 単位質量（Kg/m）
ED28 STM-R690 R28.5 13 440 250以上 195以上 3.68
ビット カップラー ナット
種類 外径 材質 外径 長さ 材質 対辺距離 長さ
チップ付 45 50 SCS2 38 100 チップ付 46 45
特殊鋼 45 50 S45C 38 100 特殊鋼 46 45

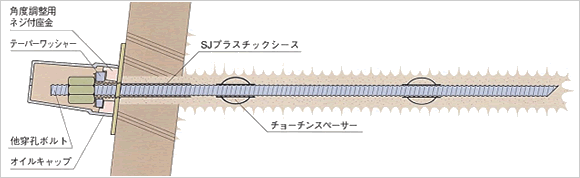

エディ他穿孔ロックボルト
エディ他穿孔ロックボルト
EDDY他穿孔ロックボルトの諸元
呼び名 公称寸法 外径 引張り強さ 降伏点 伸び
直径
mm		 断面積
cm²		 単位質量
Kg/m		 節高含むmm 490以上N/m m² 345〜440N/m m² %
D19 19.1 2.865 2.25 21.5 140kN 98.8kN 16以上
D22 22.2 3.871 3.04 24.8 189kN 133.5kN 18以上
D25 25.4 5.067 3.98 28.2 248kN 174.8kN 18以上
